Monitoraggio consumi

Monitoraggio consumi

Analisi > Monitoraggio consumi

Direttore, Responsabile linea, Responsabile area, Responsabile ambiente, Addetto ambiente, Lettore monitoraggio consumi, Team 3Rs, Controllo di gestione

Questo report permette di visualizzare tutti i gruppi di grafici configurati relativi alle risorse definite.
È possibile filtrare per:

• risorsa;
• periodo temporale;
• tipologia di grafico;
• voce di consumo specifica.

Si può decidere se visualizzare il dettaglio dei valori all'interno del grafico utilizzando il checkbox "Mostra valori".

Una volta impostati i filtri desiderati, premere il comando Cerca. Verrà generato un grafico a seconda della configurazione impostata nell'apposito menu.

Il grafico può essere:

• a linee;
• a colonne;
• a torta.

I grafici a linee e quelli a colonna sono suddivisi in:

• asse X: andamento per anno (in base ai filtri impostati);
• asse Y: totale del valore per la risorsa o voce di consumo specifica filtrata.

I grafici possono essere scaricati:

• in tabella con il comando ;
• in formato .PNG con il comando .

I valori visualizzati all'interno del grafico sono riassunti nella legenda inferiore. Cliccando su uno degli elementi presenti nella legenda, è possibile disabilitarne la visualizzazione. Per riabilitare la vista del valore, cliccare sul suo dettaglio nella legenda.

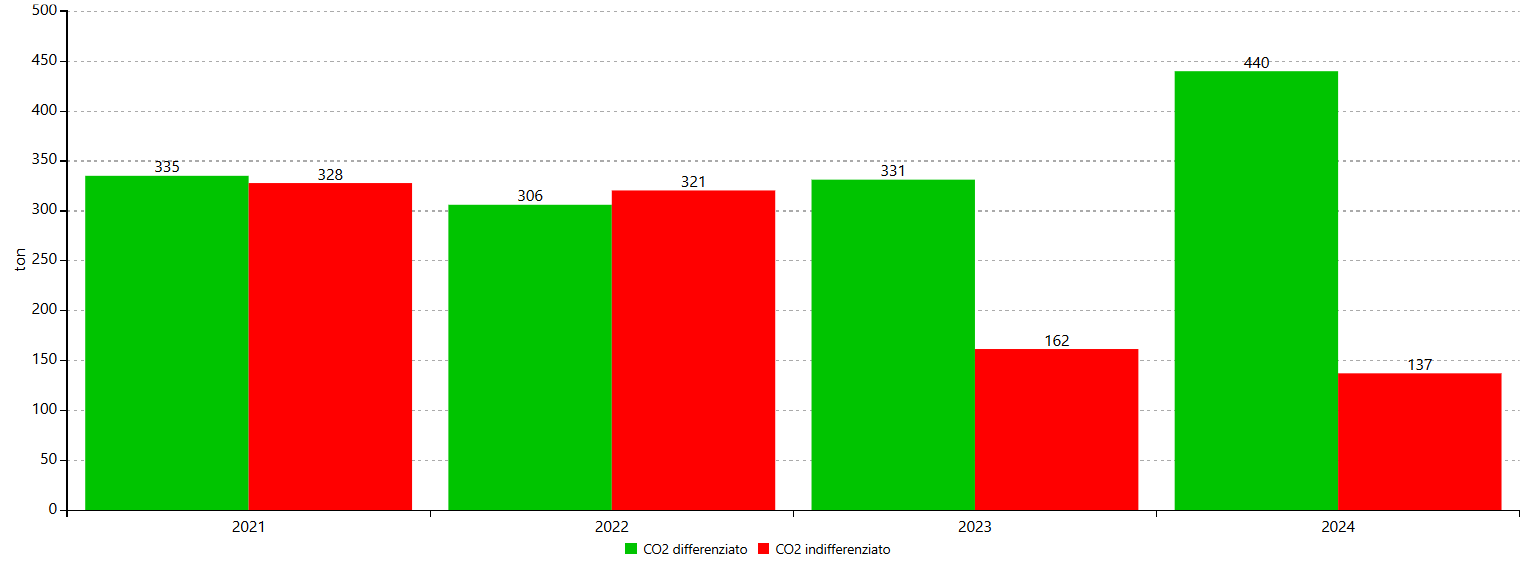

Esempio di grafico relativo alla quantità di CO2 prodotta per tipo di rifiuto (differenziato e non differenziato)

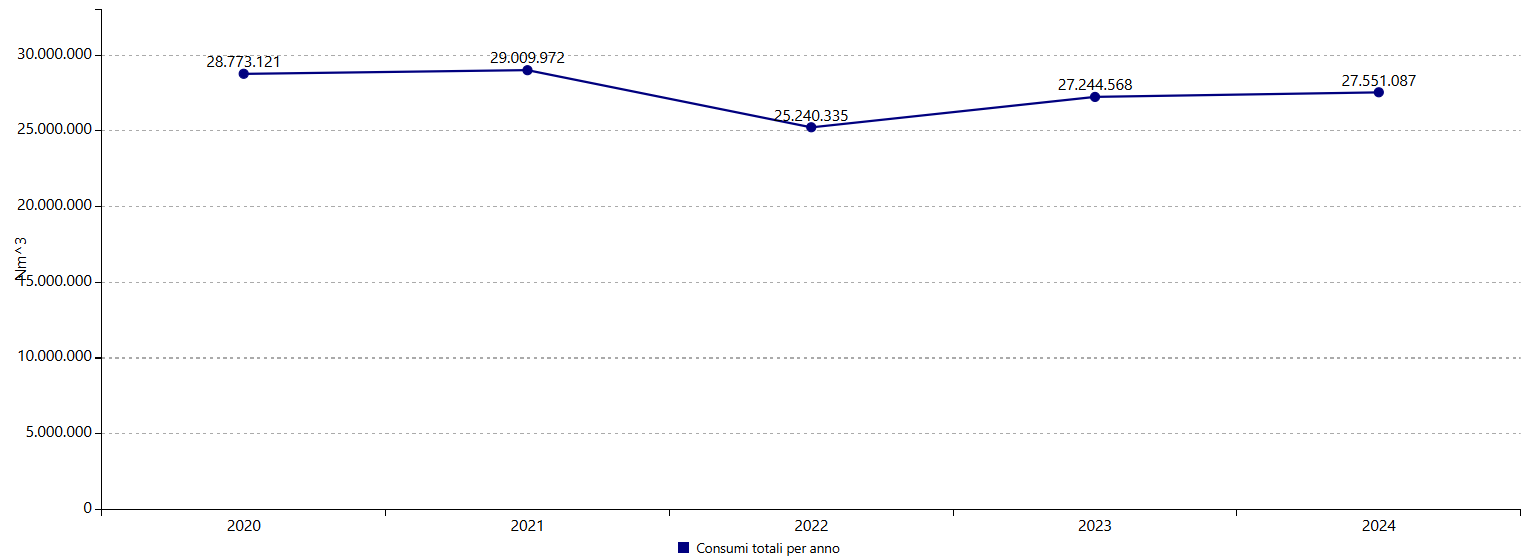

Esempio di grafico relativo al consumo di metano

Se necessario, è possibile modificare un grafico direttamente da questa pagina utilizzando il comando Modifica grafico. Utilizzando questo pulsante viene aperto il dettaglio del grafico voce di consumo, all'interno del quale è possibile gestire tutte le variazioni ritenute necessarie.
